Tablero de papel del aislamiento eléctrico del CNC que hace el cartón de la máquina que procesa el extremo para sonar la fresadora

Tablero de papel del aislamiento eléctrico del CNC que hace el cartón de la máquina que procesa el extremo para sonar la fresadora

Descripción:

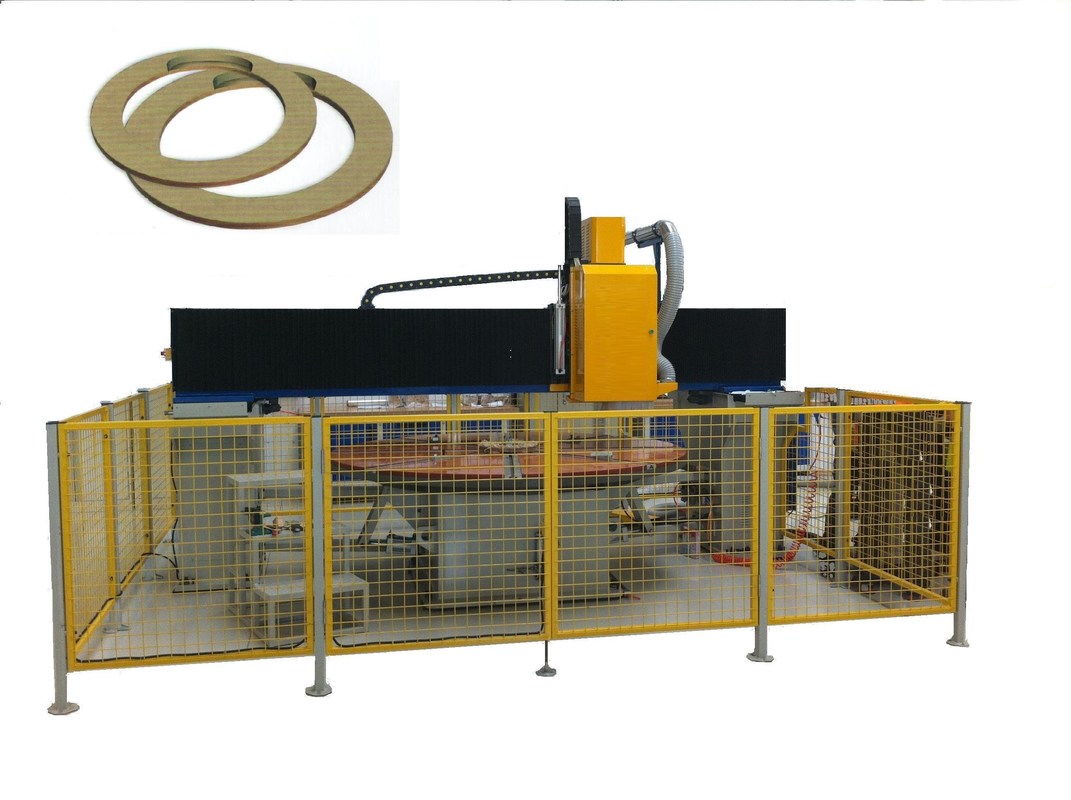

Esta máquina se diseña para los anillos acuciantes de fabricación y los anillos del extremo del tipo grande transformador vía el proceso de un cartón. Es principalmente moler y dar vuelta a círculos internos y externos y también moler el arco, derecho y ranuras oblicuas. La perforación y el proceso local del avión se pueden observar también.

La máquina es consiste en principalmente tres porciones tales como la impulsión del eje para la tabla de funcionamiento, la impulsión de la alimentación del corte y el sistema de control numérico eléctrico.

1. La impulsión del eje para la tabla de funcionamiento: al reductor del empalme directo por el motor servo, y a la tabla de funcionamiento es puesto en el movimiento por el piñón que conduce la rueda de engranaje.

2. El movimiento de alimentación del corte acaba principalmente el proceso por los motores servos horizontales y verticales, consistiendo en la placa horizontal de la diapositiva, la placa vertical de la diapositiva, el carril de guía linear, el tornillo de la bola y el eje que muele, que controlaron por la selección de los botones del sistema del CNC.

3. Las características del sistema del CNC

3,1 Equipado de la pantalla a color de 8,4 pulgadas con la resolución 640×480.

3,2 El tiempo real y toda la función redonda del autoexamen, y exhibición en tiempo real de las diversas situaciones para el sistema.

3,3 La máquina de nuevo al punto de referencia.

3,4 La función de la remuneración de la herramienta.

3,5 La función máxima del movimiento, suave y dura de límite.

3,6 La función desprendible de la copia de disco del USB U.

3,7 Interfaz de comunicaciones RS232.

3,8 Al volante de dirección figurado de la ejecución del co.

3,9 El ajuste en tiempo real para las velocidades del eje y de alimentación.

Especificaciones:
