Máquina de bobina automática del CNC para el mandril extensible de la bobina
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Alta luz: | Máquina de bobina de bobina,máquina de bobina del filamento |
||
|---|---|---|---|

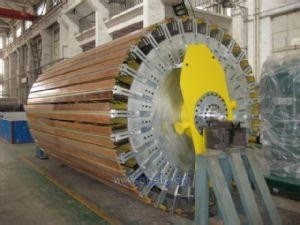

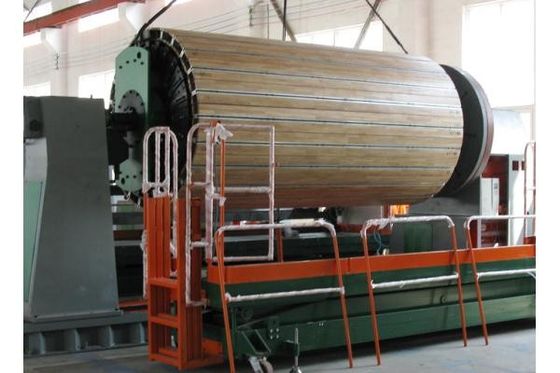

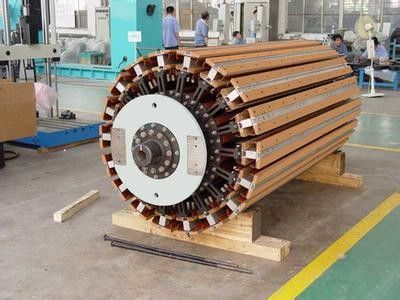

Máquina de bobina automática del CNC para el mandril extensible de la bobina
Descripción:
EWM consiste en el cuerpo del mandril, mecanismo extensible, placas de apoyo del arco, guarniciones extensibles, cerrándose
dispositivo del mandril, dispositivo para conectar el mandril y la máquina de bobina.
Usos:

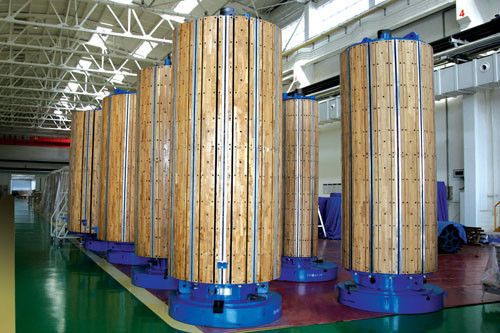

El mandril de la bobina (EWM) es un mandril nuevamente especial para las bobinas de enrrollamiento del transformador en máquinas de bobina verticales u horizontales
Especificaciones:
| tipo | Gama del diámetro (milímetro) | Longitud del rayo (milímetro) | Cantidad del rayo | Espacio del rayo (milímetro) | Longitud total | peso | carga |
| RXM-1A | φ270~350 | 1500 | 6 | 5~45m m | 1190 | 0.075T | 0.6T |
| RXM-2A | φ340~470 | 1800 | 6 | 5~45m m | 1160 | 0.09T | 0.6T |
| RXM-3A | Φ460~610 | 1800 | 8 | 5~45m m | 1724 | 0.15T | 1T |
| RXM-3B | φ600~780/φ770~950 | 2000 | 12 | 5~45m m | 1724 | 0.2T | 1.5T |
| RXM-4A | Φ940~1140/φ1130~1330 | 2000 | 18 | 5~45m m | 2290 | 0.95T | 3T |
| RXM-4B | Φ1320~1520/φ1510~1710 | 3000 | 18 | 5~45m m | 2290 | 1.02T | 3T |
| RXM-5B | Φ1700~1900/φ1890~2090 | 3000 | 18 | 5~45m m | 3130 | 2.5T | 8T |
| RXM-6B | Φ2050~2300/φ2290~2540 | 3000 | 24 | 5~45m m | 3130 | 3.7T | 8T |
| RXM-7B | Φ2500~2800/φ2780~3080 | 3000 | 30 | 5~45m m | 3430 | 5.5T | 10T |
Parámetro | Gama del diámetro | Longitud del listón | Cantidad del listón | Longitud total excepto Cabeza del eje | Peso | Carga máxima |
| 1XB | φ160~210 milímetro | 1000 milímetros | 8 | 1190 milímetros | 75 kilogramos | 600 kilogramos |
| 2XB | φ200~260 milímetro | 1000 milímetros | 8 | 1160 milímetros | 90 kilogramos | 600 kilogramos |
| 3XB | φ210~280 milímetro | 1500 milímetros | 8 | 1724 milímetros | 150 kilogramos | 1000 kilogramos |
| 4XB | φ270~350 milímetro | 1500 milímetros | 8 | 1724 milímetros | 200 kilogramos | 1500 kilogramos |
| 0B | φ340~470 milímetro (φ450~580) | 2000 milímetros | 12 | 2290 milímetros | 950 kilogramos | 3000 kilogramos |
| 1B | φ400~530 milímetro (φ510~640) | 2000 milímetros | 12 | 2290 milímetros | 1020 kilogramos | 3000 kilogramos |
| 2B | φ600~780 milímetro (φ760~940) | 2700 milímetros | 12 | 3130 milímetros | 2500 kilogramos | 8000 kilogramos |
| 3B | φ850~1050 milímetro (φ1030~1230) | 2700 milímetros | 16 | 3130 milímetros | 3700 kilogramos | 8000 kilogramos |
| 4B | φ1125~1325 milímetro (φ1305~1505) | 3000 milímetros | 18 | 3430 milímetros | 5500 kilogramos | 10000 kilogramos |
| 5B | φ1460~1660 milímetro (φ1640~1840) | 3000 milímetros | 18 | 3430 milímetros | 7300 kilogramos | 12000 kilogramos |
| 6B | φ1800~2060 milímetro (φ2040~2300) | 3200 milímetros | 24 | 3630 milímetros | 9800 kilogramos | 12000kg |
| 7B | φ2420~2720 milímetro (φ2700~3000) | 3000 milímetros | 30 | 3690 milímetros | 13000 kilogramos | 15000 kilogramos |
