Máquina de bobina vertical del CNC de Overfloor horizontal con alto voltaje
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Alta luz: | Máquina de bobina de bobina,máquina de bobina del filamento |
||
|---|---|---|---|

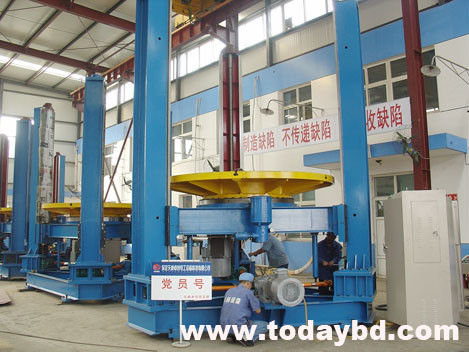

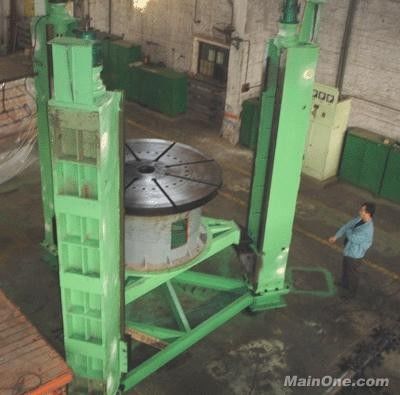

Máquina de bobina vertical del CNC de Overfloor horizontal con alto voltaje
Descripción:
OVWM consiste en la caja del eje, la cola, el reposo en cama, el mecanismo acuciante eléctrico del sistema de control, vertical y horizontal (opcionales), clip neumático del conductor (opcional), estación hidráulica (opcional), decoiler (opcional).
máquina de bobina horizontal, máquina de bobina horizontal para la venta, expoter horizontal de la máquina de bobina de China
Usos:

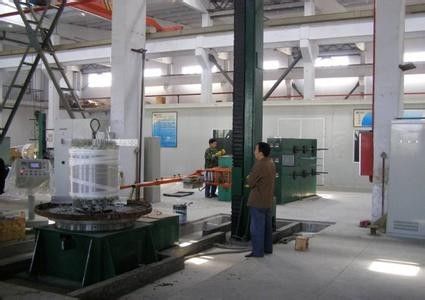

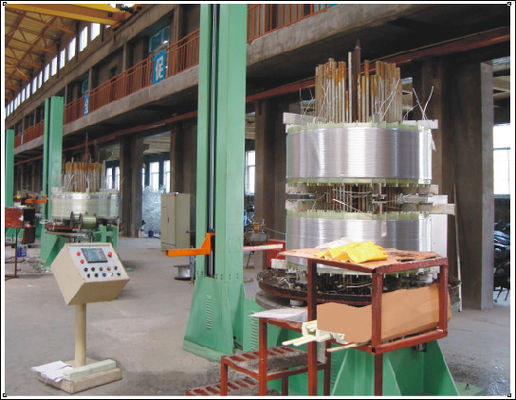

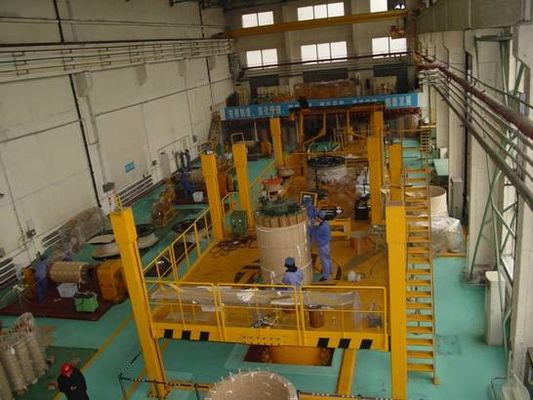

La máquina de bobina vertical de Overfloor (PVWM) es equipo ideal para hacer alto voltaje, bobinas helicoidales de alto voltaje estupendas y bobinas del disco de transformadores
Especificaciones:
|
No. |
Parámetros técnicos importantes |
Parámetros |
||
|
OPW-15/LD (NC) |
OPW-25/LD (NC) |
OPW-35/LD (NC) |
||
|
1 |
Diámetro de la tirada (㎜) |
1600 |
1800 |
2000 |
|
2 |
Carga de la tirada (㎏) |
15000 |
25000 |
35000 |
|
3 |
Velocidad de la tirada (variable-frecuencia de la CA, regulación stepless) de la velocidad (RPM) |
0-10 |
0-7 |
0-5 |
|
4 |
Esfuerzo de torsión máximo de la tirada (N.m) |
15000 |
25000 |
40000 |
|
5 |
Diámetro giratorio máximo de la tirada (㎜) |
2800 |
3200 |
3500 |
|
6 |
Elevando el movimiento de la plataforma de funcionamiento (㎜) |
3000 |
3200 |
3200 |
|
7 |
Área de la plataforma de funcionamiento (㎜) |
5500×550m m |
5500×550m m |
6000×6000m m |
|
8 |
Velocidad de la plataforma de funcionamiento (㎜/min) |
0-800 |
0-800 |
0-800 |
|
9 |
Diámetro del centro de la plataforma de funcionamiento (ajuste eléctricamente) (㎜) |
800~2850 |
1200~3250 |
1500~3600 |
|
10 |
Carga de la plataforma de funcionamiento (㎏) |
3000 |
3000 |
3000 |
|
11 |
Altura mínima de la plataforma de funcionamiento al de tierra (㎜) |
450 |
450 |
460 |
|
12 |
Área de la plataforma del decoiler (㎜) |
5500×4200 |
5500×4200 |
6000×4500 |
|
13 |
Movimiento de la plataforma del decoiler (㎜) |
3000 |
3200 |
3200 |
|
14 |
Carga máxima de la plataforma del decoiler (㎏) |
12000 |
15000 |
15000 |
|
15 |
Altura mínima de la plataforma del decoiler al de tierra (㎜) |
350 |
550 |
550 |
|
16 |
Desplace la longitud del clamper neumático en la plataforma de funcionamiento (el ㎜) |
2400 |
2400 |
2400 |
|
17 |
Fuerza de frenado del clamper neumático (n) |
500~4000 |
500~4000 |
500~4000 |
|
18 |
Poder del motor de la plataforma rotatoria (kilovatios) |
15 |
18,5 |
22 |
|
19 |
Poder del motor de la plataforma de funcionamiento (kilovatio) |
4×1 |
4×1 |
4×1.5 |
|
20 |
Poder del motor de la plataforma del decoiler (kilovatios) |
4×1 |
4×1.5 |
4×2.2 |
|
21 |
Poder total (kilovatio) |
30 |
35 |
42 |
|
22 |
poder |
50Hz, el 380V±10% |
||
|
23 |
ambiente |
-5~40℃ |
||
NOTA: Los parámetros antedichos son estándar. Pueden ser enmendados por el cliente requieren.
