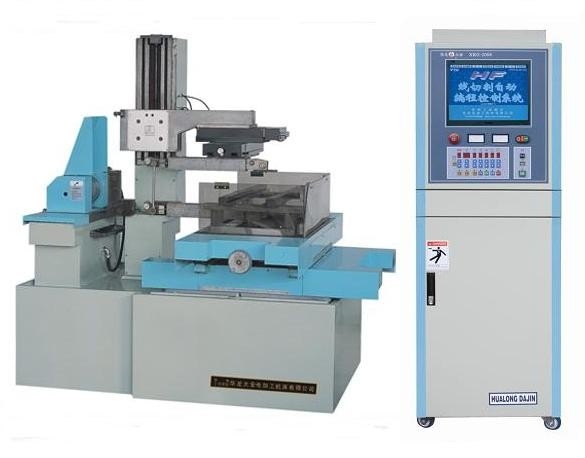

Cortadora automática llena de EDM
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Resaltar: | máquina del corte del alambre del edm del CNC,cortadora del laser del acero inoxidable |
||
|---|---|---|---|
Descripción:
La máquina usando el alambre de electrodo como herramienta, bajo sistema de control del CNC, continúa el cortar del proceso según la trayectoria predeterminada al pedazo del trabajo. El pequeño corte de la forma cónica refiere al método que el alambre de electrodo continúa el cortar del proceso al pedazo del trabajo por cierto ángulo inclinable (≤6°or≤12°)
Usos:
Es conveniente a procesar los diversos moldes, los modelos y los componentes complejos de la forma como alta exactitud, la alta dureza y la alta dureza, también toda clase de material que conduce tal como metal no ferroso, acero de herramienta, acero aleado. Aplicado extensamente en el campo de la industria tal como empresa de medición de la aviación de la astronáutica, del dispositivo del instrumento, de los aparatos eléctricos, de la maquinaria, del automóvil, de la industria ligera y de la industria de la guerra
Especificaciones:
|
Tipo de la máquina |
DK7725Z |
DK7732Z |
DK7740Z |
DK7750Z |
DK7763Z |
DK7780Z |
DK77100Z |
|
Movimiento del eje X (milímetro) |
250 |
320 |
400 |
500 |
630 |
800 |
1000 |
|
Movimiento del eje de Y (milímetro) |
320 |
400 |
500 |
630 |
800 |
1000 |
1200 |
|
Movimiento del eje de Z (milímetro) |
150 |
200 |
200 |
250 |
350 |
400 |
400 |
|
Movimiento del eje de U.V |
70m m |
||||||
|
Grueso máximo del corte (milímetro) |
300 |
400 |
400 |
450 |
550 |
600 |
600 |
|
Peso portador máximo (kilogramo) |
120 |
200 |
320 |
500 |
960 |
1200 |
1500 |
|
Anchura de la tabla de trabajo (milímetro) |
320 |
360 |
460 |
540 |
650 |
820 |
1010 |
|
Longitud de la tabla de trabajo (milímetro) |
510 |
610 |
690 |
910 |
1030 |
1300 |
1500 |
|
Peso de la máquina-herramienta (kilogramo) |
1200 |
1400 |
1600 |
2300 |
2800 |
5000 |
6000 |
|
Externo de la máquina dimensión (milímetro) |
1420X1040 X1600 |
1550X1170 X1700 |
1800X1380 X1700 |
2060X1760 X1850 |
2250X2250 X1950 |
2900X2800 X2250 |
3200X3000 X2250 |
|
Proceso de la forma cónica y del grueso |
6°/80m m, 12°/80m m (conocido en el contrato) |
||||||
|
Proceso de la aspereza superficial |
Ra2.5μm 100 mm2/minuto |
||||||
|
Tarifa material máxima del retiro |
Estándar GB7926 |
||||||
|
Precisión |
Estándar GB7926 |
||||||
|
Exactitud de la posición de X.Y AXIS |
Estándar GB7926 |
||||||
|
Exactitud de la posición de la repetición |
0,001 milímetros |
||||||
|
Comando del trabajo del Min. |
|
||||||
|
Diámetro de alambre de electrodo |
Φ0.16~Φ0.22mm (Φ0.18 milímetro aconsejado por la compañía) |
||||||
|
Línea velocidad del alambre de electrodo |
11 m/s |
||||||
|
Fluido operante |
DX-1; DX-4 |
||||||
|
Fuente de alimentación |
380V, trifásico, 50Hz |
||||||
|
Poder |
≤2kw |
||||||
|
Humedad relativa |
el 30%~80% |
||||||
