Máquina de bobina de alta velocidad del CNC, máquina de bobina automática de bobina
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Alta luz: | Máquina de bobina de bobina,máquina de bobina del filamento |
||
|---|---|---|---|

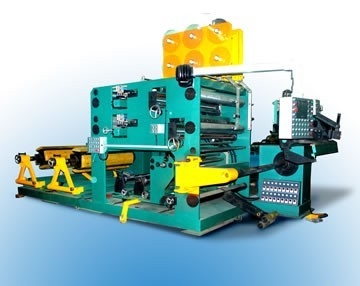

Máquina de bobina de alta velocidad del CNC, máquina de bobina automática de bobina
Descripción:

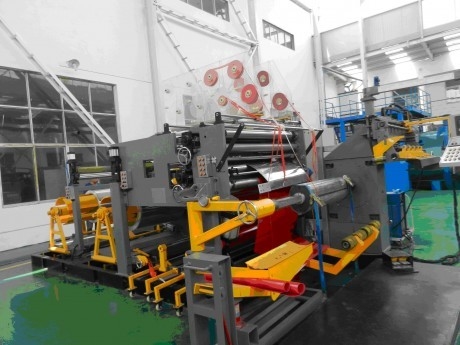

La máquina de bobina de la hoja del LV se utiliza para enrollar bobinas del LV con la tira de la hoja
La máquina de bobina de la hoja de la baja tensión es conveniente para el voltaje debajo de 1KV. La máquina puede traslapar la bobina y la bobina a dos caras para 2 capas de papel de cobre o de aluminio. La máquina equipada de la unidad de la soldadura y de 2 ofshears de los sistemas. Todos los parámetros de la producción se fijan en el interfaz persona-ordenador y la máquina funciona en completamente automático.
- VF que controla la unidad stepless de la bobina de la hoja de la velocidad
- Marco principal con la hoja que presiona, corte de borde del aislamiento, corrección fotoeléctrica, tracción de la máquina del conductor
- Unidad rotativa de la soldadura de TIG de la refrigeración por agua de AC/DC
- Unidad de corte del conductor eléctrico, 2 sistemas
- Coche decoiling del aislamiento, 2 sistemas
- Coche decoiling del conductor, 2 sistemas
- Sistema de relleno de colocación neumático del aislamiento del extremo, 2 sistemas
- PLC que controla y sistema de la operación de la pantalla táctil
Usos:
La máquina de bobina de la hoja es tipo bobinas del papel de cobre o de aluminio del enrrollamiento usadas en la fabricación del transformador y del reactor.
Hay generalmente la clase tres de máquina de bobina de la hoja para la anchura de tres hojas: 1400m m, 1100m m y 800m m.
Hay máquina de bobina de la hoja de la doble-capa y máquina de bobina de una sola capa de la hoja.
La máquina de bobina de la hoja utiliza el papel de cobre o de aluminio como conductor, tipo amplio aislamiento de la correa como aislamiento interlaminar; tipo aislamiento de la tira estrecha de aislamiento terminal. Son venteados ser tipo bobinas del rollo. También, las abajo-ventajas interiores y exteriores serán soldadas con autógena y la superficie externa será envuelta.
Especificaciones:
. N | ARTÍCULO | ESPECIFICACIÓN |
1 | Gama de la bobina | |
1,1 | Longitud axial | Máximo: 600 milímetros |
1,2 | Longitud axial (con la ventaja) | Máximo: 720 milímetros |
1,3 | Diámetro exterior (no incluir los alambres) | φ600 |
1,4 | Diámetro exterior (máximo) (máximo) | φ620 |
1,5 | Diámetro interior (mínimo) (minuto) | No limitado |
1,6 | Tipo de la bobina | Ronda, elipse, rectángulo (bobina weight≤500kg) |
2 | Material de la bobina | |
2,1 | Papel de cobre o de aluminio | width≤600mm, thickness0.3-1.5mm; Diámetro interior de la bobina: Φ400; Bobina diameter≤Φ800 exterior. |
2,2 | Alambre esmaltado | Alambre: MaxΦ0.3-3.0 milímetro; Alambre plano: 3×12 máximo milímetro |
3 | Dispositivo decoiling de la hoja de la conducta | Manera neumática de la tensión |
3,1 | Longitud del cilindro de la ayuda | 620 milímetros |
3,2 | El cilindro de la ayuda ajusta la gama | Φ470-φ520 |
3,3 | Carga del cilindro de la ayuda (máxima) | 1000 KILOGRAMOS |
3,4 | Fuerza de extensión | Máximo: los 5000N-M (Stepless ajustable) |
3,5 | Fuerza de funcionamiento de la tensión | 0---0,6 Mpa |
4 | Dispositivo de la bobina | |
4,1 | Velocidad del viento | 0-20 n/min |
4,2 | Esfuerzo de torsión de trabajo (máximo) | ≥ 5000 nanómetro |
4,3 | Poder de bobina | 11 KILOVATIOS |
4,4 | Manera de la regulación de la velocidad | Regulación stepless de la velocidad de la frecuencia |
5 | Dispositivo del decoiler del aislamiento de la capa | |
5,1 | Árbol del insulationinstallation de la capa | 2 sistemas |
5,2 | Diámetro exterior de la bobina del aislamiento de la capa | ≤φ400 milímetro |
5,3 | Diámetro interior de la bobina del aislamiento de la capa | Φ76 milímetro |
5,4 | Anchura de la bobina del aislamiento de la capa | Máximo: 620 milímetros |
5,5 | Manera de Decoiling | Fijación con abrazadera del mecánico |
5,6 | Humedeciendo la delantera (independiente de 2 sistemas) | ≤50 NANÓMETRO |
6 | Rectifique el dispositivo | |
6,1 | Rectifique el método | El sistema del motor servo auto corrige |
7 | Sistema eléctrico | Control del auto del PLC |
7,1 | Dígitos de la cuenta | 4 dígitos (0.0-999.9) (precisión de la cuenta: 0,1 vueltas) |
7,2 | Función básica | Entrada de paso, revisable, memoria del apagón |
7,3 | Interfaz del trabajo | El panel de control de tacto (chino e inglés) |
7,4 | Poder total | 15KW |
