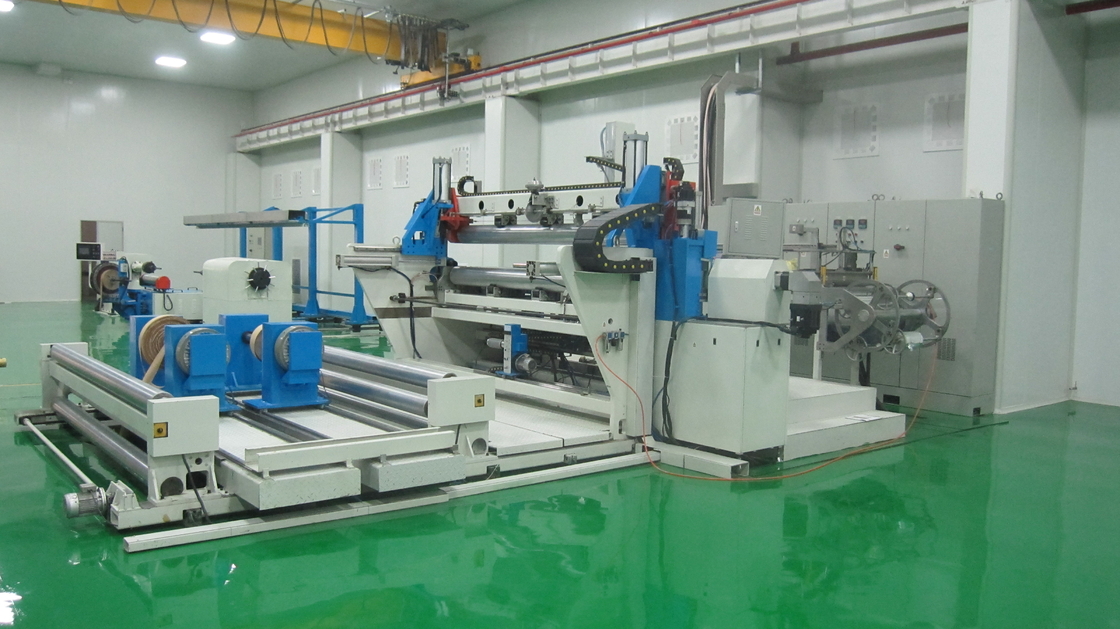

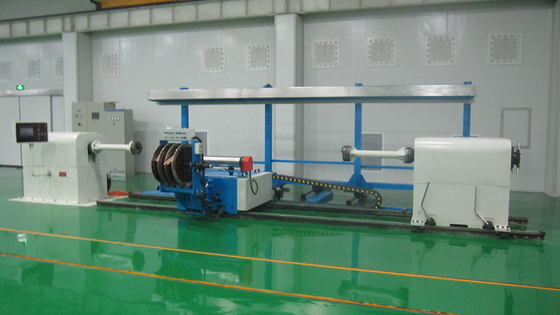

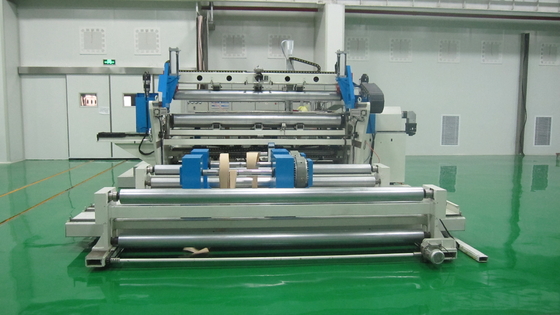

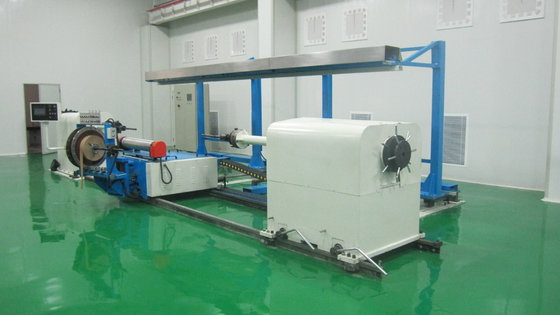

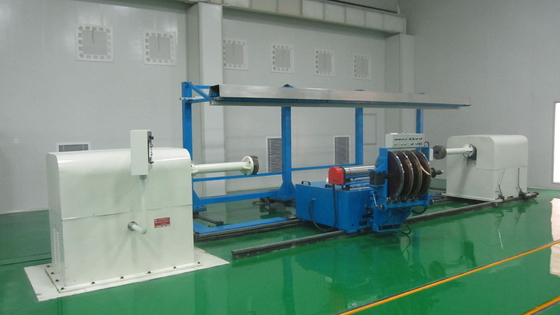

Máquina de bobina automática del papel del CNC/embaladora del papel

6. Altura del centro de equipo: mmF 1000 (de la mesa de trabajo de la pantalla a la mesa de trabajo derecha)

7. Anchura de papel: 2800 milímetros

8. Grueso de papel: 0.05~0.12 milímetros (papel plano)

9. Diámetro interno de la voluta original: Φ76 milímetro

10. Diámetro externo de la voluta original: Φ600 milímetro

11. Peso de la voluta original: 600kg

12. Número de cortadores: 2

Requisitos técnicos

1. El tubo de base es apoyado por el eje neumático en lados y el tubo de base de diversa especificación se proporciona diverso eje neumático. El intercambio de eje neumático debe ser conveniente y rápido.

2. El tubo de base es conducido por el eje neumático y el eje neumático es conducido por el motor servo. Para evitar la deformación del tubo de base durante la bobina, el rollo favorable ancilar (rollo caliente) debe ser equipado. El rollo favorable (con el aumento de envolver el diámetro) también es conducido por el motor servo.

3. El rollo del papel bajo es apoyado por el eje neumático 2800mm-long, cuyo la junta y el desmontar deben ser simples, fáciles, seguros y confiables. La capacidad de carga del eje neumático será más que 600kg.

4. El mecanismo favorable de la voluta original será proporcionado el sistema de control de la tensión para asegurar la tensión constante durante la bobina.

5. Para poner exactamente la pantalla capacitiva durante la bobina, el equipo se proporciona la bandeja de situación para la localización exacta de la posición inicial de la pantalla, que es conveniente de actuar. Antes de poner la pantalla capacitiva, el equipo dará avisos según las capas y el diámetro de enrrollamiento.

6. Hay dos cortadores: uno está para el corte del final, que no será movido durante la bobina y el otro está para el corte afilado del final, que será movido según la velocidad del viento. El corte de pasos se puede conducir síncrono en ambos lados.

7. Los papeles usados del corte serán recogidos por el mecanismo de bobina.
