Forma automática de enrrollamiento de la forma U de la máquina que golpea ligeramente R con 20m m - 30m m
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Alta luz: | Máquina de bobina de bobina,Máquina de envoltura de papel |
||
|---|---|---|---|
Forma automática de enrrollamiento de la forma U de la máquina que golpea ligeramente R con 20m m - 30m m
1. Composición de la máquina

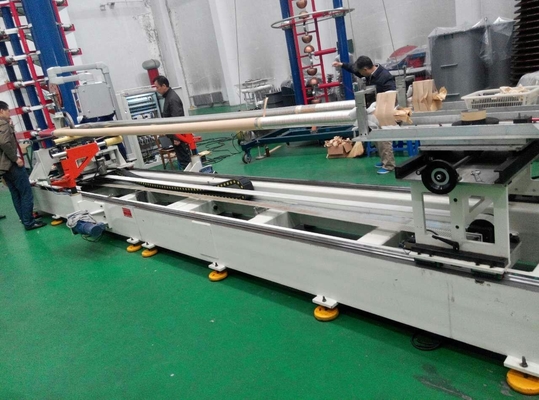

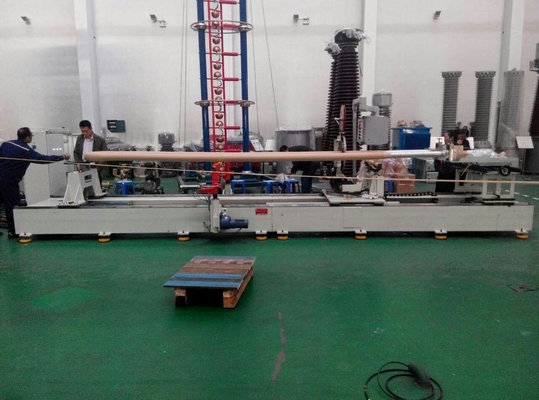

La máquina consiste en dos porciones: línea recta segmento que envuelve el dispositivo y segmento anular que envuelve el dispositivo.

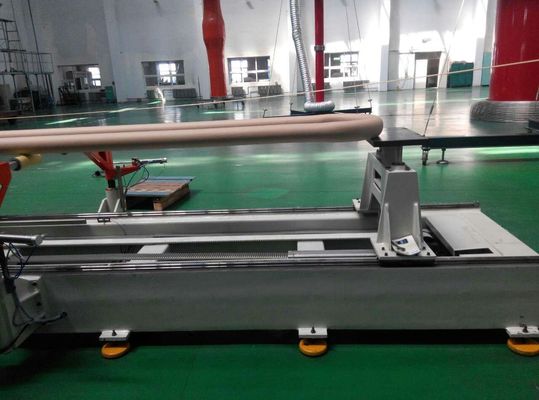

La línea segmento recta que envuelve el dispositivo consiste en el envolver de la cabeza, del carril de guía linear, del cuerpo, del residuos de mezcla, del mecanismo de la ayuda del conductor y del sistema de control.

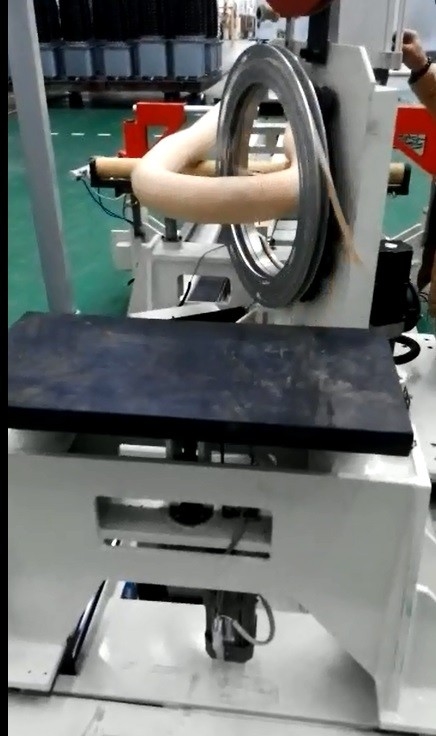

El segmento anular que envuelve el dispositivo consiste en el envolver de la cabeza, carril de guía del arco, base del arco, la mano desplaza el carril de guía y el sistema de control.
2. Principio de la máquina y de las estructuras primarias
Un extremo de conductor se ata en el residuos de mezcla de la línea segmento recta que envuelve el dispositivo, y el residuos de mezcla utiliza modo de la abrazadera de la hebilla, y la posición se puede ajustar según longitud del conductor. Para el otro extremo, hay transporte del conductor en el empalme (° de la gama 30 del ángulo - ° 80) entre la línea anular y recta para apoyar el peso del conductor. Arriba y abajo de puede ser ajustado a través del motor.
Trabaje a máquina el parámetro principal:
|
NO. |
Artículo |
Contenido |
|
1 |
Papel del crespón/del arte |
El comprador de la anchura 20-30 milímetro proporciona muestras cuando prueba |
|
2 |
Disco de papel del crespón/del arte |
Eje central: Diámetro externo de Ф50±2mm (máximo): Ф300mm |
|
3 |
Soporte del cuerpo |
La tabla de la soldadura como el bastidor base del carril, carril de guía linear está instalada en el bastidor base Está apoyando el soporte para el conductor |
|
4 |
Borde envuelto |
Línea recta parte, diámetro interno giratorio eficaz mínimo 400m m Parte anular, bobina flexible del círculo Tensión del despegue, máximo 5kgf La superficie de contacto del papel se hace de la resina, la cara del metal del borde debe estar con el tratamiento superficial para prevenir moho y el polvo de metal no puede caer. |
|
5 |
Máximo que envuelve velocidad giratoria |
Línea recta máximo 100rpm, máximo 30rpm del segmento del segmento del arco (la velocidad es ajustable) |
|
6 |
Tarifa de la cubierta de la pila |
el 1/2; 1/3 a elección |
|
7 |
Dimensión externa |
El tener en cuenta fácil al desmontaje cuando está movido adentro Dimensión de la entrada del lugar de trabajo: 7000 (L)×1500 (W)×1800H (milímetro) |
|
8 |
Fuente de alimentación |
AC380/50 herzios; Tres fases |
