Vertical hidráulica del hoyo de la máquina de bobina del CNC con controlado automático
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Alta luz: | Máquina de bobina de bobina,máquina de bobina del filamento |
||
|---|---|---|---|
Vertical hidráulica del hoyo de la máquina de bobina del CNC con controlado automático
Descripción:

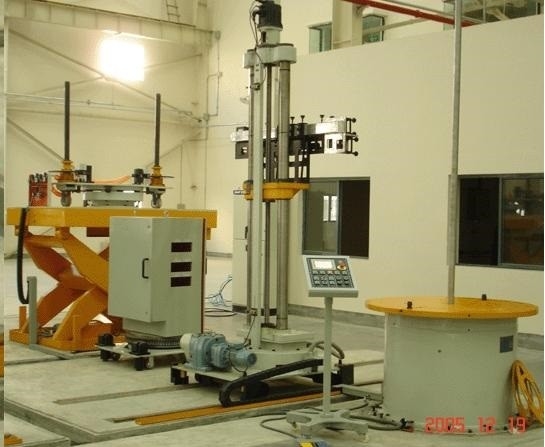

PVWM consiste en el pedestal, la columna, el sistema de la elevación de la tirada, el sistema de la rotación de la tirada, la plataforma móvil de la placa y el sistema de control. Los diversos parámetros de la bobina se muestran en las CRT. El funcionamiento del menú y elegir diversas funciones por el finger tocan las CRT, la tecnología de la bobina puede ser compilada por adelantado o ser revisada.
Usos:

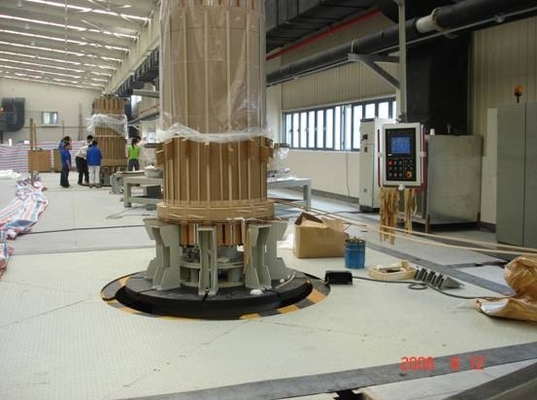

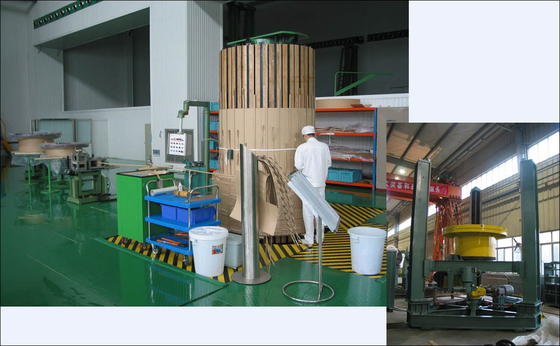

La máquina de bobina vertical del hoyo (PVWM) es equipo ideal para hacer alto voltaje, bobinas helicoidales de alto voltaje estupendas y bobinas del disco de transformadores
Especificaciones:
Artículo | NO. | Contenido | Parámetros técnicos | ||||||
10t | 15t | 20t | 25t | 30t | 35t | ||||
Plataforma rotatoria | 1 | Carga máxima (kilogramo) | 10000 | 15000 | 20000 | 25000 | 30000 | 35000 | |
2 | Diámetro giratorio máximo (milímetro) | Φ2200 | Φ2800 | Φ3000 | Φ3000 | Φ3200 | Φ3500 | ||
3 | Diámetro de la tirada (milímetro) | Φ1600 | Φ1800 | Φ2000 | Φ2000 | Φ2200 | |||
4 | surco T-formado en chuck×number: (mm×unit) | 28mm×8 | 36mm×8 | ||||||
5 | Altura de la plataforma (milímetro) | 700 | 700 | 800 | 850 | 850 | 900 | ||
6 | Altura de la tirada a la plataforma cuando la tirada se alza al superior (milímetro) | 400 | |||||||
7 | Velocidad de la tirada (regulación stepless) (r/min) | 0~10 | 0~7 | 0~5 | |||||
8 | Esfuerzo de torsión máximo de la tirada (N/M) | 12000 | 18000 | 21000 | 28000 | 35000 | 35000 | ||
9 | Tensión máxima del alambre (n) | 9000 | 12000 | 14200 | |||||
10 | Poder rotatorio del motor de la tirada (kilovatio) | 11 | 15 | 18,5 | |||||
11 | Colocando el agujero del centro de la tirada (milímetro) | Φ220×15×Φ180 | Φ240×20×Φ200 | ||||||
12 | Liquidación del transporte (milímetro) | ≤0.2 | |||||||
Brazo oscilante | 13 | Altura (milímetro) | 3000 | ||||||
14 | Longitud máxima (plegable) (milímetro) | 3000 | 3200 | 3500 | 3800 | ||||
|
| Máximo que eleva la altura (movimiento) (milímetro) |
|
| |||||
Mecanismo de elevación | 15 |
| 2500 | 3000 | |||||
16 | Elevando la velocidad (mm/min) | 1000 | 700 | 500 | |||||
17 | Poder del motor servo (kilovatio) | 11 | 15 | 18,5 | |||||
18 | tornillo | 3-Tr55x10 | 3-Tr65x10 | X12 3-Tr70 | X12 3-Tr80 | 3-Tr85 x14 | 3-Tr90 x16 | ||
Mecanismo del obturador | 19 | Superficie cubierta (milímetro) | 5000×5000 | 5500×5500 | 5500×5500 | 6000×6000 | 6500×6500 | ||
20 | Gama extensible del obturador (milímetro) | Φ700~ Φ2250 | Φ800~ Φ2850 | Φ900~ Φ3050 | Φ1100~ Φ3250 | Φ1500~ Φ3550 | |||
21 | Velocidad del obturador (mm/min) | 1000 | 900 | 700 | |||||
22 | Poder del motor (kilovatio) | 0,55 | |||||||
23 | Cantidad de motores (unidad) | 4 | |||||||
Lubricación | 24 | Poder del motor de la bomba autolubricadora (kilovatio) | 0,2 (KILOVATIO) | ||||||
25 | Lubricante de modo | Aceite | |||||||
NOTA: Los parámetros antedichos son estándar. Pueden ser enmendados por el cliente requieren.
